Redis 优化

Redis PipeLine

前言

此技术发现源于一次对Coming后端的Redis报错优化,在用户量激增的情况下Coming的后端遭受巨大的请求压力, 当然相应的对后端服务进行了扩容,在这基础上,我们仍在redis cluster集群中发现了许多的Command timed out after 3 second(s)......,但是Redis的集群监控显示各个分片下的每个node节点CPU和RAM压力都并不大,却一直有出现这个错误,一开始以为是连接池等问题,但是在扩大链接池的情况下仍旧有这个错误,且极易出现在Coming重新部署时,所以逐步判断问题应该不是出在连接池和redis本身的处理能力上(意味着盲目扩充redis cluster集群的容器也是无济于事)

补充

日常常见的Redis集群一般是三种模式:主从复制模式Sentinel(哨兵模式)Cluster集群模式

1. 主从复制模式

flowchart TD master[(Master)] --> slave1[(Slave1)] master[(Master)] --> slave2[(Slave2)] master[(Master)] --> slave3[(Slave3)] subgraph Slave slave1[(Slave1)] --> slave4[(Slave4)] slave1[(Slave1)] --> slave5[(Slave5)] slave1[(Slave1)] --> slave6[(Slave6)] slave2[(Slave2)] --> slave7[(Slave7)] slave2[(Slave2)] --> slave8[(Slave8)] slave2[(Slave2)] --> slave9[(Slave9)] slave3[(Slave3)] --> slave10[(Slave10)] slave3[(Slave3)] --> slave11[(Slave11)] slave3[(Slave3)] --> slave12[(Slave12)] end

采用Redis的持久化功能,可以将内存中存储的Redis数据持久化存储到硬盘上,这样即使Redis重启也不会导致数据丢失,但是如果服务器硬盘数据故障,也会导致数据丢失。采用Redis的复制(replication)功能,可以将当前一个Redis节点的数据同步更新到其他节点上,这样即使一台节点宕机或者硬盘损坏导致数据丢失,也有其他从节点可以恢复数据。

在复制的概念中,数据库分为两类,一类是主数据库(master),另一类是从数据库(slave)。主数据库可以进行读写操作,当写操作导致数据变化时会自动将数据同步给从数据库。而从数据库一般是只读的,并接受主数据库同步过来的数据。一个主数据库可以拥有多个从数据库,而一个从数据库只能拥有一个主数据库。

主从复制模式可以为master节点分摊读压力,但是这个Redis不具备自动容错和恢复机制,主节点的宕机恢复需要人工介入,且会影响业务的写流程

2. Sentinel(哨兵)模式

单个结构:

flowchart TD master[(Master)] --> slave1[(Slave1)] & slave2[(Slave2)] sl{哨兵} --> master[(Master)] sl{哨兵} --> slave2[(Slave2)] sl{哨兵} --> slave1[(Slave1)]

多结构:

flowchart TD master[(Master)] --> slave1[(Slave1)] & slave2[(Slave2)] sl{哨兵1} --> master[(Master)] sl{哨兵1} --> slave2[(Slave2)] sl{哨兵1} --> slave1[(Slave1)] s2{哨兵2} --> master[(Master)] s2{哨兵2} --> slave2[(Slave2)] s2{哨兵2} --> slave1[(Slave1)] sl{哨兵1} <--> s2{哨兵2}

哨兵模式就是通过哨兵服务来监控每个Redis节点,如果Master节点挂了,就会把其中一个Slave节点切换成Master节点,并通知各方订阅切换Master节点。

哨兵从主从模式出发,增加了监控和自动切换,使得Redis集群的容灾能力更强,但是如果需要动态扩容就比较麻烦了

3.Cluster集群模式

flowchart TD Master1[(Master1)] <--> Master2[(Master2)] & Master3[(Master3)] Master1[(Master1)] --> SlaveA1[(SlaveA1)] & SlaveA2[(SlaveA2)] Master2[(Master2)] --> SlaveB1[(SlaveB1)] & SlaveB2[(SlaveB2)] Master3[(Master3)] --> SlaveC1[(SlaveC1)] & SlaveC2[(SlaveC2)]

这是一个Redis官方的方案,在Redis 3.0版本开始支持,是一种Redis之间的Sharding 技术。

Redis的主从实现了读写分离和数据持久化,哨兵模式则跟进一步实现高可用功能,但是上述两种模式的Redis主从之间都是存放相同数据,对内存空间造成浪费,同时难以扩展,但是Cluster模式能让Redis集群做到分布式存储。

同时集群的所有节点都是相互连通,Client可以连接任意一个节点来连接Cluster集群。

  • 数据分片

    Redis不采用一致性Hash,而是采用哈希槽Hash slot概念对数据进行分片存储(Coming-IM 非加密大群聊天消息也采用这种模式分片存储聊天数据)。

    Redis集群有16384个哈希槽,每个 key 通过 CRC16 校验后对 16384 取模来决定放置哪个槽。然后集群的每个节点分别负责一部分的Hash槽存取。

    这种Hash槽模式方便集群节点的添加和删除,添加或删除操作时,只需要把对应槽部分数据做迁移即可,同时不需要关闭服务,也不会影响业务的正常运行。

    集群中每个Redis节点都有Slot和cluster功能,都能计算当前key位于哪个节点的哪个插槽,且能根据结果自动跳转到对应节点进行存取。

  • 主从复制

    Cluster节点还具有主从特点,一个主节点对应一个或者多个从节点,当主节点宕机的时候,就会启用从节点。当其它主节点 ping 一个主节点 A 时,如果半数以上的主节点与 A 通信超时,那么认为主节点 A 宕机了。如果主节点 A 和它的从节点 A1 都宕机了,那么该集群就无法再提供服务了。

  • 节点互通

    • 所有的 redis 节点彼此互联(PING-PONG机制),内部使用二进制协议优化传输速度和带宽。

    • 节点的 fail 是通过集群中超过半数的节点检测失效时才生效。

    • 客户端与 Redis 节点直连,不需要中间代理层.客户端不需要连接集群所有节点,连接集群中任何一个可用节点即可。

🔍寻找解决方案

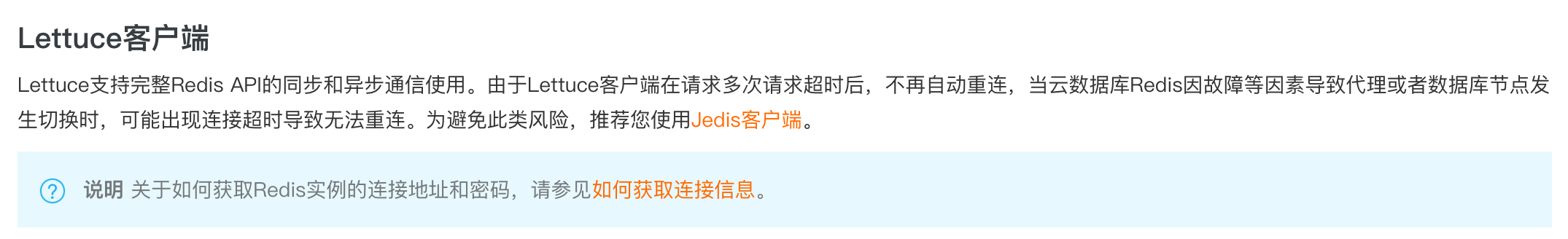

开始在Google上搜寻解决方案时,看到不少人也有遇到过和我们一样的报错,看来可以站在巨人的肩膀上了,且这些报错都源自于一个Java的Redis库: io.lettuce,但是大部分针对这个报错的解决方法在方向都是往连接池走,甚至到最后还发现该库还被阿里云文档定为不推荐。

https://libget.com/gkirito/blog/image/2021/image-202111195olYs8ej@2x.png

但是之前说到过,虽然用户量上来了,请求压力变大,但是我们扩容Redis集群后,发现集群中每个Redis节点的CPU和RAM压力都比较一般,甚至非常稳定,没有出现CPU高升,内存高涨等情况;而且上图阿里云文档的一句话也说明了这个库不差:

Lettuce支持完整Redis API的同步和异步通信使用。

那说明这个问题的方向看错了,产生Command timeout问题的原因不在于Redis集群顶不住了,而是其他某一个地方顶不住了。

在浏览个大佬分析这个问题时对lettucejedis两个库进行过分析,探讨过为什么lettuce这么容易出现Command timout情况。

lettuce与jedis两者有什么区别呢?

lettuce:底层是用netty实现,线程安全,默认只有一个实例。

jedis:可直连redis服务端,配合连接池使用,可增加物理连接。

为什么lettuce使用netty时默认只有一个实例,链接池不应该多建一些实例吗?

在之后的查找中,我了解到,服务器乃至后端,在面对大量用户大量请求下,每一次用户请求如何才能快速在后台服务间快速获取数据并返回,并不是靠一味的增加物理实力来粗暴的解决问题,而是有其他各种方案,比如复用连接,这也是lettuce默认只使用一个实例的原因。

📓解决方案

TCP连接复用(TCP Connection Reuse)

一般搜寻这个概念,常见于前后端通信上,当面对用户大量请求时,如何做到负载均衡,负载均衡器如何快速将请求转发到对应实例上?TCP连接复用就是一种方案。

简单来讲,TCP连接复用,一般都是负载均衡器把多个用户的HTTP请求复用到一个与后端实例的TCP通信上这种技术能够大大减小服务器的性能负载,减少与服务器之间新建TCP连接所带来的延时,并最大限度的降低客户端对后端服务器的并发连接数请求,减少服务器的资源占用。

https://libget.com/gkirito/blog/image/2021/131348235-20211121214101116.jpg

Lettuce为什么默认只有一个实例

从上面可以得知,多个用户请求被负载均衡器调度到一个与后端通信的TCP管道中,减少了建立TCP建立通讯的时间。Lettuce采用Netty也是做此类事情,由于每次Redis命令操作其实就是对Redis的一次TCP请求,Lettuce默认只使用一个连接实例,但能把大部分的Redis命令操作复用到这一个连接上,不仅减少了实例创建带来的性能开销,还降低了通讯时间。

但是这样的方案也挡不住洪水一般的请求,当每秒Redis操作数量达到一定量时,即便通过设置增加了Lettuce的Redis连接池,且关闭了连接复用(Lettuce需要设置shareNativeConnection参数为False,才会调度连接池),但是仍会发生上一个命令还在等待结果,但是大量的命令操作已经堵在了队列里,同时已经没有空闲的连接管道用来复用发送命令。

Redis Pipeline

pipeline是Redis的一个提高吞吐量的机制,适用于多key读写场景,比如同时读取多个key的value,或者更新多个key的value

看原理,上图:

原本Redis请求过程:

sequenceDiagram participant Client participant Lettuce participant Redis Client ->>+ Lettuce: Get Key1 Lettuce ->> Redis: Get Key1 Redis ->> Redis: get key1 Redis ->> Lettuce: value1 Lettuce ->>- Client: value1 Client ->>+ Lettuce: set Key2 value2 Lettuce ->> Redis: set Key2 value2 Redis ->> Redis: set key2 value2 Redis ->> Lettuce: ok Lettuce ->>- Client: ok

Pipeline:

sequenceDiagram participant Client participant Lettuce participant Redis Client ->> Lettuce: option1: Get Key1 Client ->> Lettuce: option2: set Key2 Client ->> Lettuce: option3: Get Key3 Lettuce ->>+ Redis: Flush send Client ->> Lettuce: option4: Get Key4 Redis ->> Redis: Get Key1, set Key2, Get Key3 Redis ->>- Lettuce: value1, ok, value3 Client ->> Lettuce: Flush send Lettuce ->>+ Redis: Flush send Redis ->> Redis: Get Key4 Redis ->>- Lettuce: value4 Client ->> Lettuce: option1.Result Lettuce ->> Client: value1 Client ->> Lettuce: option2.Result Lettuce ->> Client: ok Client ->> Lettuce: option13.Result Lettuce ->> Client: value3 Client ->> Lettuce: option14.Result Lettuce ->> Client: value4

从上图中可以明白,Pipeline模式就是一种缓冲并打包📦模式。打个比方,这个过程就好像送快递,第一个过程,就是一个快递发一趟车🚗,另一个再发一趟,并且回来时运回来了对方给你的快件。但是Pipeline就像一辆集装箱,他会等待你的一堆无相关性的命令,等到车装满后(缓冲区满了)就自动发车,并回来时带回来对方的回件,如果车没满,但是收到Client的flush命令(我们暂时没快递了,发车吧)也会发车并带回对方回复。并且这些回复会缓存在快递站,等待着Client自己去拿

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public Object executeBinary(final List<List<byte[]>> keysList, final List<List<byte[]>> argsList) {
    List<RedisFuture<Object>> futureList = redisCluster.withBinaryCluster(connection -> {
      try {
        final RedisAdvancedClusterAsyncCommands<byte[], byte[]> binaryCommands = connection.async();
        List<RedisFuture<Object>> futures = new ArrayList<>();

        if (keysList.size() == argsList.size()) {
          //循环发送命令
          for (int i = 0; i < keysList.size(); i++) {
            RedisFuture<Object> future;
            try {
              future = binaryCommands
                  .evalsha(sha, scriptOutputType, keysList.get(i).toArray(BYTE_ARRAY_ARRAY),
                      argsList.get(i).toArray(BYTE_ARRAY_ARRAY));
            } catch (final RedisNoScriptException e) {
              reloadScript();
              future = binaryCommands
                  .evalsha(sha, scriptOutputType, keysList.get(i).toArray(BYTE_ARRAY_ARRAY),
                      argsList.get(i).toArray(BYTE_ARRAY_ARRAY));
            }
            futures.add(future);
          }
          //flush 刷新缓冲区
          binaryCommands.flushCommands();
        }
        return futures;
      } catch (final Exception e) {
        log.warn("Failed to execute script", e);
        throw e;
      }
    });
		//获取结果
    List<Object> executeResult = new ArrayList<>();
    for (RedisFuture<Object> future : futureList) {
      try {
        executeResult.add(future.get());
      } catch (final Exception exception) {
        log.warn("Failed to get script result", exception);
      }
    }
    return executeResult;
  }
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// ExpireMapping expire a mapping.
func (r *Client) ExpireMapping(c context.Context, mid int64, key string) (has bool, err error) {
	var (
		pipeCmder  []*redis.BoolCmd
	)
	//创建Pipeline
	pipe := r.redis.Pipeline()
	if mid > 0 {
    //循环发送命令
		pipeCmder = append(pipeCmder, pipe.Expire(c, keyMidServer(mid), time.Duration(r.redisExpire) * time.Second))
	}
	pipeCmder = append(pipeCmder, pipe.Expire(c, keyKeyServer(key), time.Duration(r.redisExpire) * time.Second))

	if _, err = pipe.Exec(c); err != nil {
		log.Errorf("pipe Exec (%d,%s) error(%v)", mid, key, err)
		return
	}
  //循环获取结果
	for _, v := range pipeCmder {
		if has, err = v.Result(); err != nil {
			log.Errorf("pipeline.Result() error(%v)", err)
			return
		}
	}
	return
}

Pipeline局限在于会一旦开启会占用一个连接实例,在操作结束前,不会释放

➕补充

Redis Lua

Redis可以执行Lua脚本,但是当Lua脚本过大时,每次命令的发送也是一次很大的数据量,这会影响网络的请求时间和性能。

Redis可以采用先写好Lua脚本,在启动项目时,先把这些脚本注册到Redis中,并获得该脚本的唯一标签,之后可通过该标签+填入参数的方式发送给redis,Redis就能匹配执行预先缓存的Lua脚本,并返回数据。

Redis 事务

Redis事务比较容易与Pipeline混淆。

sequenceDiagram participant Client participant Redis Client ->>+ Redis: MULTI Redis ->> Client: ok Client ->> Redis: set Key1 value1 Redis ->> Client: QUEUED Client ->> Redis: get Key2 Redis ->> Client: QUEUED Client ->> Redis: set Key3 value3 Redis ->> Client: QUEUED Client ->> Redis: EXEC Redis ->>- Client: ok, value2, ok

事务的DISCARD取消需要在EXEC之前执行

容易混淆的是Redis事务也是类似命令缓冲的过程,但是如果不加上Pipeline,事务的每一条命令都是直接送达Redis,由Redis缓存,并且一旦执行DISCARD,之前的执行操作就会失效,但是该事务非原子性,其中一条操作的失败不会影响其他的操作

It’s important to note that even when a command fails, all the other commands in the queue are processed – Redis will not stop the processing of commands.
